混合设备

您的当前位置:首页>> 产品中心 >> 混合设备 >> 混合设备

水蒸气喷射真空泵

  • 所属分类:混合设备

  • 点击次数:0
  • 发布日期:2022/10/15
详细介绍

一、产品概述

  水蒸气喷射真空泵是有一定压力的工作水蒸气通过拉瓦尔喷嘴,减压增速以超音速在吸入室与被抽介质混合,携带被抽介质一起向前运动,进入扩压管减速增压,排至下一级喷射器或大气,从而在吸入室形成真空。由于用户对真空度要求不同,每台蒸汽喷射真空泵可由单级或数级喷射器串接。级数越多,真空度越高(残压越低)。一般吸入压力与级数的关系如下:

水蒸气喷射真空泵

为了降低第一级和第二级喷射器的工作负荷和蒸汽耗量,在第一级和第二级喷射器之间设置了中间冷凝器。

为了降低第一级喷射器的排空噪音,在第一级喷射器后设置消音冷凝器。

中间冷凝器和消音冷凝器有喷淋直冷式、混合直冷式和列管间冷式3种。

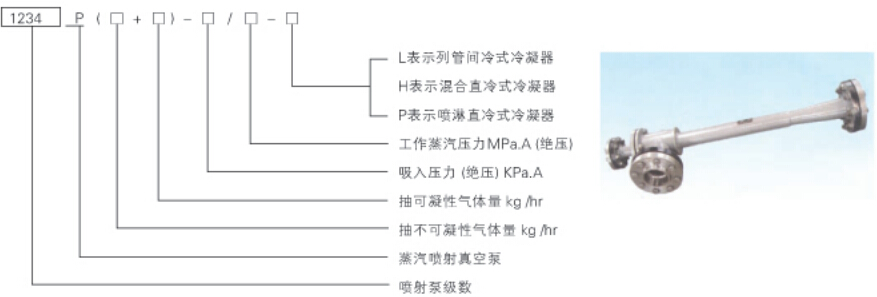

二、型号标注

水蒸气喷射真空泵


三、产品用途

  1P系列:适用于气力输送,废气(尾气)回收(捕集),减压蒸发,加氢裂解,催化重整。

  2P系列:适用于化纤脱水,油脂脱水,无机盐、碱液及其它化合物的真空浓缩蒸发。

  3P系列:适用于甘油蒸馏,油脂蒸馏,油脂脱色,切片干燥,真空脱泡,单体回收,浓缩结晶,真空浸渍,真空回潮等。

  4P系列:适用于脂肪酸蒸馏,油脂脱臭,浓缩结晶,升华干燥,蔬菜真空脱水等。

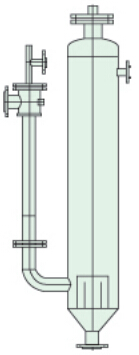

【1P系列一级蒸汽喷射真空泵】

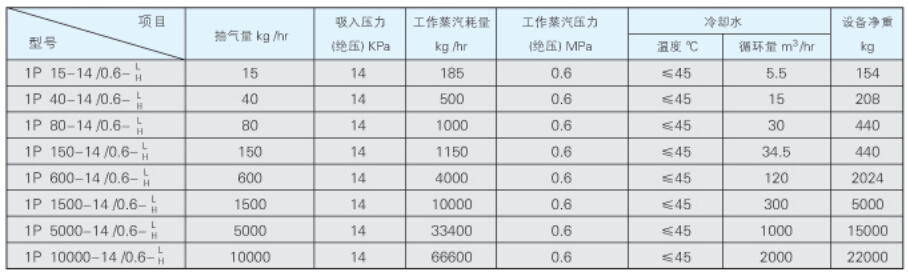

技术参数

水蒸气喷射真空泵


二、说明:水蒸气喷射真空泵

  1、许可工作蒸汽最低压力为0.3MPa(绝压),请用户在订货时说明,以便我们

根据用户的实际工作蒸汽压力配制喷嘴。

  2、图示冷凝器为混合直冷式,我们可以根据用户要求配制列管间冷式冷凝器。

  3、本泵没有消音冷凝器也能正常工作。但有了消音冷凝器可降低工作噪音。

三、应用场合

  1、化合物的浓缩蒸发

  2、无机盐、硷液的真空浓缩

  3、油脂脱溶、脱水

  4、苯酐、顺酉干、偏酉干









【2P系列二级蒸汽喷射真空泵】

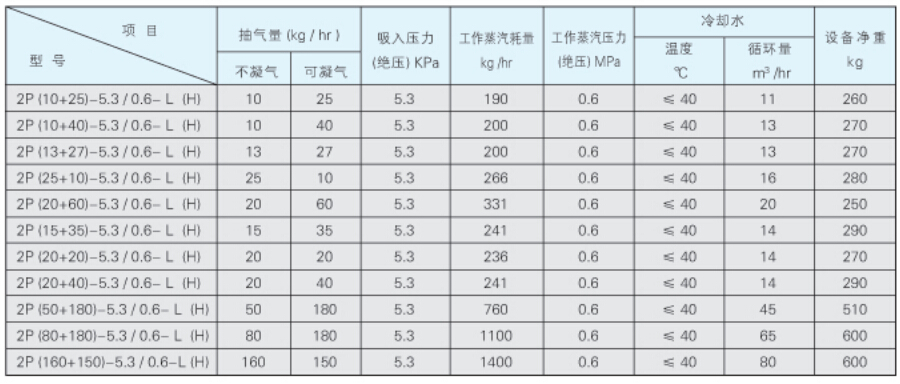

一、技术参数

水蒸气喷射真空泵

二、说明:水蒸气喷射真空泵

  1、许可工作蒸汽最低压力为0.3MPa(绝,玉).请用户在订货时说明,以便我们根据用户的

实际工作蒸汽压力配制喷嘴。

  2、图示冷凝器为混合直冷式,我们可以根据用户要求配制列管间冷式冷凝器。

  3、L+llM指水(箱)3水面与支座之间高度差。

三、应用场合

  1、化合物的浓缩蒸发

  2、无机盐、硷液的真空浓缩

  3、油脂脱溶、脱水

  4、苯酐、顺酐、偏酐

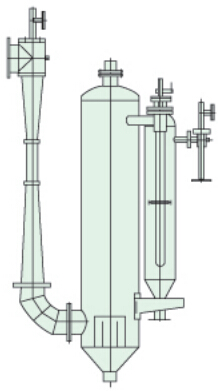

【3P系列三级蒸汽喷射真空泵】

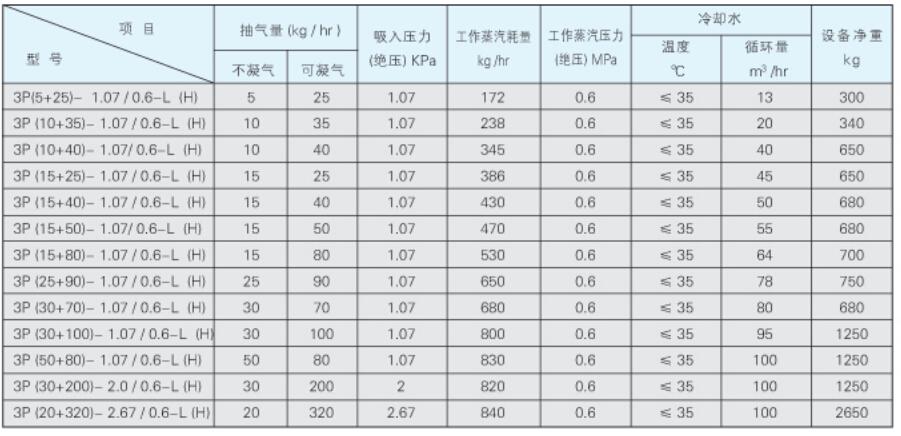

一、技术参数

水蒸气喷射真空泵

二、说明:

  1、许可工作蒸汽最低压力为0.3MPa(绝压),请用户在订货时说明,以便我们根据用户的实际工作蒸汽压力配制喷嘴。

  2、图示冷凝器为混合直冷式,我们可以根据用户要求配制列管间冷式冷凝器:水蒸气喷射真空泵

  3、FL+11M指水池(箱)水面与支座之间高度差。

三、应用场合

  1、粘胶纤维真空脱泡

  2、植物油脂脱色、脱臭

  3、真空浸渍

  4、喷射制冷

  5、化纤切片干燥

  6、化学单体回收

  7、烟叶真空回潮

  8、甘油蒸馏

  9、浓缩结晶

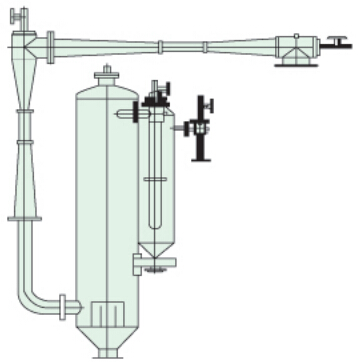

【4P系列四级蒸汽喷射真空泵】

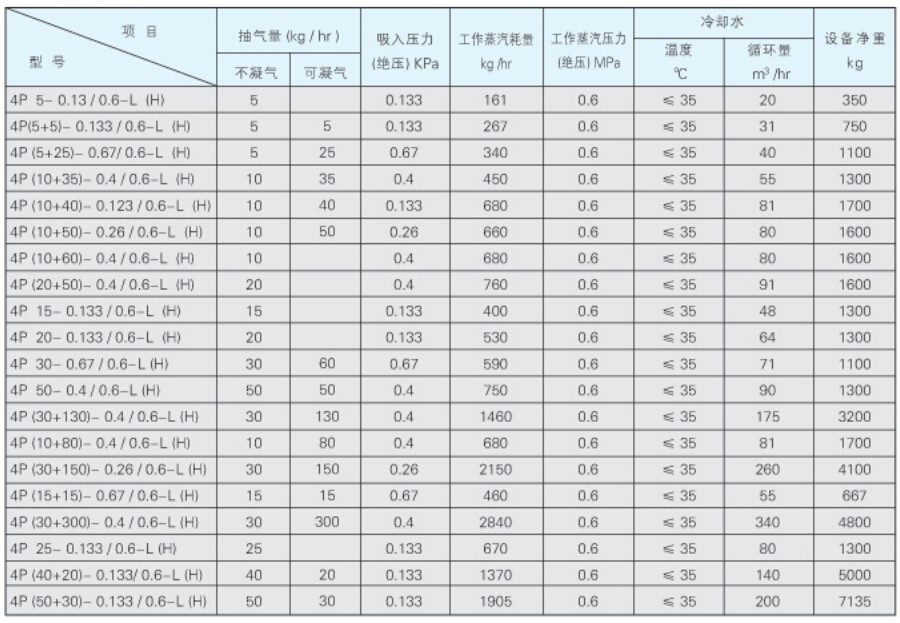

一、技术参数

水蒸气喷射真空泵

二、说明:

    1、许可工作蒸汽最低压力为0.3MPa(绝压),请用户在订货时说明,以便我们根据用户的实际工作蒸汽压力配制喷嘴。

    2、图示冷凝器为混合直冷式,我们可以根据用户要求配制列管间冷式冷凝器。水蒸气喷射真空泵

三、应用场合

    1、脂肪酸蒸馏    2、化学单体回收

    3、香精、香料精馏  4、植物油脂脱臭

    5、化学切片干燥
