静态混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外，在医药、食品、冶矿，塑料挤出和环保等部门也被广泛应用。具有流程简单，结构紧凑、能耗小、操作弹性大、不用维修、混合性能好等优点。
一、简介
QSH系列汽水混合器是我公司开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛应用在加热生活、生产用热水及热水除氧等系统中。长期运行实践证明，该产品使用效果良好，尤其经过我公司为用户配套供应大小头、各种阀门、仪表、水泵、温控器等后，给用户带来极大的方便，同时保障了系统的正常运行。
二、结构及原理
该混合器主要由喷管、壳体、网板、垫圈等部分组成。
被加热水通过呈拉伐尔状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小喷头喷入水中，两者在高速流动中瞬间良好混合，以达到加热的目的。调节蒸汽侧阀门（手动调节阀或电动调节阀），就可得到所需温度的热水。
三、工作特性

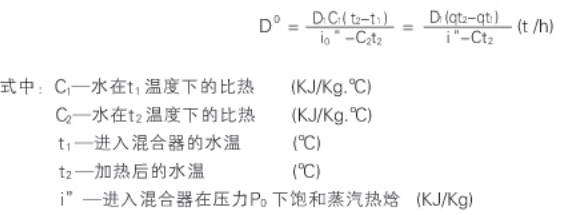

对于不同型号规格的加热器，为了加热不同温度的热水，在额定流量D，(t／h)下，所需蒸汽量DO( t/h)可
由下式计算：
表一I及表- II分别列出开式系统和循环系统在额定进水流量及蒸汽为0.4MPa下，不同加热温度与蒸汽消耗量的关系，供用户选择混合器和复核汽源时参考，（说明：蒸汽压力0.4MPa不一定是混合器运行的工况条件）。

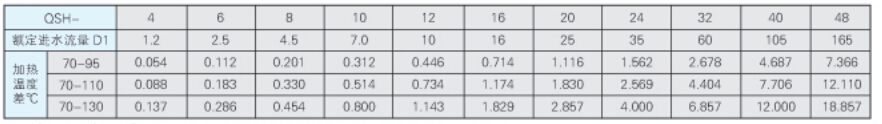

开式系统蒸汽消耗量表(饱和蒸汽压力为0.4MPa)
表-I 单位：t/h

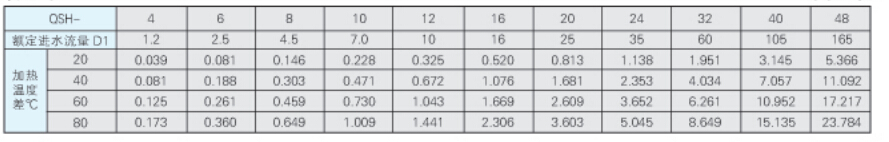

循环系统蒸汽消耗量表(饱和蒸汽压力为0.4MPa)
表-II 单位：t/h
注：表-l、表一Π中0.4MPa蒸汽不一定是本产品的使用条件，本设备的使用条件见后。
四、外形尺寸
图（一）外形尺寸
五、使用示例

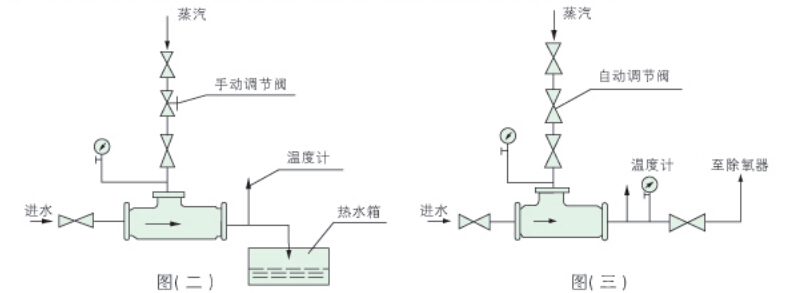

本加热器既可用于加热生活用热水（图二），预热除氧器的进水（图三），更可用于热水采暖系统。出水温度可采用自动控制，也可用手动控制，只需调节蒸汽侧阀门开启度即可。
在高温热水采暖系统中，混合器应装在水泵出水侧，在低温热水(出水温度≤95℃)采暖系统中，混合器可装在水泵进水侧。当动力源为蒸汽喷射时，本混合器只能安装在喷射泵的出水侧。
六、安装使用说明
（一）本设备的使用条件：
1、安全运行条件进入混合器的蒸汽压力：Po
QSH-4—QSH-24 Po≤1.6MPa QSH-32—QSH-64 PO≤1.OMPa
2、良好运行条件
QSH-4～QSH-24 P1+0.05≤Po≤0.6MPa QSH-32～QSH-48 P-+0.05≤Po≤0.35MPa
式中：PO一一蒸汽工作压力 (MPa) Pi--进水压力 (MPa)
对于QSH-32—QSH-48产品在循环系统中，如果进水压力较高（不能满足P1+0.05≤PO条件时），混合器应装设在水泵的吸水侧，采用热水循环泵，使之良好运行。
3、QSH-32—QSH-48，一般应在地面上设支架或支墩，其负载按500kg考虑，QSH-4—QSH-24，一
般装在插墙支架或其它金属支架上。
4、混合器系统中所用的阀门、安装的位置可参照图四及图五。
5、启停：
a．在开式系统中，先开水侧阀门，后开蒸汽阀门；停止运动时，先关蒸汽侧阀门再关水侧阀门。
b．在循环系统中，一般水和管路阀门是常开的，只启、停水泵。因此投入使用时，先启动水泵，后开蒸汽阀门：停止时，先关蒸汽阀门，后停水泵。
6、对于经常停电的热水采暖系统，应在蒸汽管路上设置高温电磁阀，当有电时，电磁阀处于常开位置：当停电时，电磁阀处于关闭位置，自动截断汽源，保障系统安全。
7、为了防止水进入蒸汽管，蒸汽管靠近混合器应设止回阀。
8、水的压力损失：本混合器装设在循环水泵出口侧，未加入蒸汽时，其压力损失为50kpa;当装在水泵入
口侧，未加入蒸汽时，其压力损失为0.15MPa左右，在加入温差△t≥200C的蒸汽后，其压力损失为零。
9、采用过热蒸汽作热源时，为降低噪声，可采取逐级加热（分段加热）的方式或蒸汽减温等办法。
10、开始投入运动时，有轻微的水击现象，但很快即可自行消失。
11、在开式系统中，进水压力P，应≥2.Okg/cm2。当热源采用过热蒸汽时，应分段加热。
（二）应用范围：
1、用于热水采暖系统中，作加热设备，代替原面式（间接）换热器。
2、用于浴室加热热水，送入水箱，代替热水箱中原高噪声、强振动的蒸汽直接加热方式（花管）。
3、用于除氧器预热软水。（热力除氧）

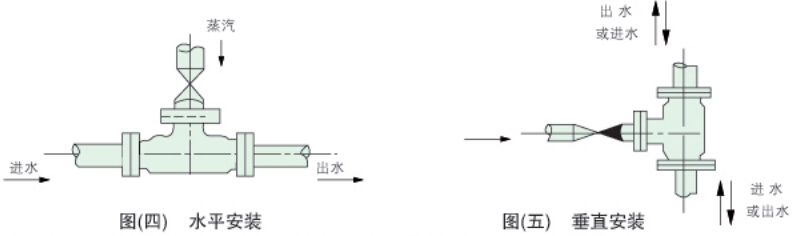

（三）安装方式：本设备采用水平或垂直安装均可，见图四及图五。
（四）在以电动泵为循环动力的热水采暖系统中，本混合器安装在水泵进水侧的条件：
A、混合器出口水温度必须低于水泵入口压力下沸腾的水温，即不能使水泵入口之水汽化：
B、必须低于水泵本身允许的工作温度。

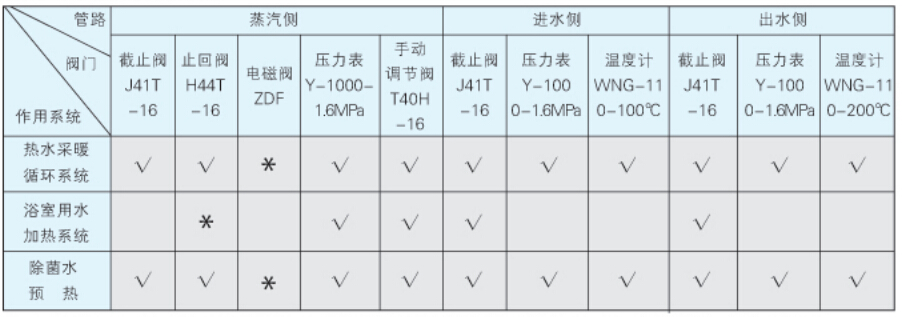

（五）使用系统中必须设置的阀门、仪表及附表。
附表主要配套阀门及仪表
注：1、"*"为根据具体设计决定是否采用。2、采暖和除氧是否自动控制由具体设计提出。3、上述配套产品，我厂可配套提供。
七、订货须知
使用单位订货时，须提供以下资料，以便选择合理的汽水混合器。
1、加热水量（或循环水量） D1 t/h
2、饱和蒸汽压力 P0 MPa
3、进水压力 P1 MPa
进水温度 t1 ℃
4、出水温度 t2 ℃
