罐下采样器

  • 所属分类:采样设备

  • 点击次数:0
  • 发布日期:2022/10/15
详细介绍

罐下采样器

    所取的油样准确性高,操作方便简单,采样工不需要上罐,既减轻了采样工人的劳动强度又保证了安全。特别是在气候恶劣的环境条件下,更能显示其优越性。

一、简介:

   罐下采样器是指用于采集油品试样的罐下采样设施,全自动过滤器包括设在罐内的采样管和附件及罐外部分(包括连接管道、泵和阀门等)。此种采样器是为了满足油品采样不上罐顶而产生的“自动”或“半自动”的设施。罐下采样器主要由上采样管、中采样管、下采样管、浮筒浮球)、柔性接管、手动泵、球代、固定架、铺助支撑。

二、特点:

   1、适用于汽油、煤油、柴油、喷气燃料、石脑油和苯类等轻质液体石油产品油罐的油品采样。

   2、对罐内油品的三个不同高度点进行采样,采样点分别于液位的六分之五,二分之一,六分之一(或距罐底250mm)外。

   3、主体结构多为三根采样管及一根支撑管(支撑管也可是浮动出液装置的浮管等)。

   4、采用该种罐下采样器的实际采样点误差与设计误差不超过5%。

   5、采样爱惜通径多不大于20mm。

   6、节省采样时间,提高了工作效率。

   使用此罐下采样器,可减少静电效应的危险。

三、材质:

   介质为喷气燃料时,采样管材质选用不锈钢或铝合金,无特殊要求时,采样管的材质可选用碳钢。

种类及规格

    采样器可分为浮筒(球)型和折叠型两大类,按储罐容积(rn)可划分为:50、100、200、300、400、500、

700、 1,OOO、2,000、3,000、4,OOO、5,000、7,000、10,000、20,000、30,000、50,000、100,000。

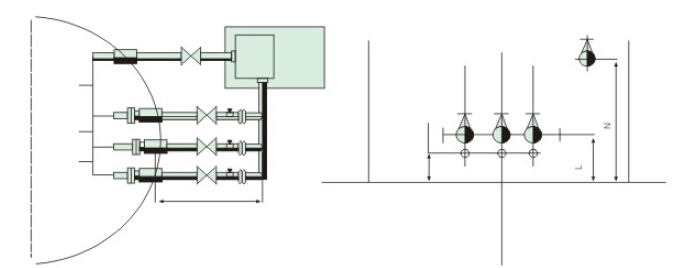

   典型结构如下:(仅列出基本结构形式,可进行特别的设计及制造)

浮筒型:CY-A-XX

此结构主要由浮筒、主支撑、辅助支撑、罐外接管、采样管球阀、回油管球阀,采样管、回油管,金属软管、手摇式手动泵等组成。

全自动过滤器

折叠型:CY-B-XX

此结构主要由折叠式支撑管、主支撑、辅助支撑、罐外接管、采样管球阀、针阀、回油管球阀、采样管、回油管、金属软管、手摇式手动泵等组成,一般由浮顶或由浮顶提供浮力。特点:支撑管及上采样管分为两段,占用罐内空间小。

全自动过滤器

全自动过滤器

部件说明

    出油接管:按石油库相关标准设计,长度按实际需要确定。

    主支撑:用于将罐下采样器固定及支撑在罐底。主支撑与支撑管间采用铰接方式连接,铰接中心与罐壁底在同一平面以减少采样误差。安装时主支撑底座与罐底现场焊接,以保证主支撑铰接中心高度在允许的安装误差范围内。

    辅助支撑:与主支撑一样为焊接在罐内,也是在安装时现场配焊为宜,为不致使与管道接触部分局部压力过大而使管道变形,支架上部有U型的护板。

    支撑管:一般多为碳钢管或不锈钢管,为减轻重量,支撑管可采用铝制有缝管,对于大罐,考虑尺寸过长安装时不方便,采用以下方法①对于浮筒结构,将主支撑管分为二或三段,段与段之间用盲法兰进行联接,在安装时分段管道法兰是应严格按照法兰上的钢印号顺序及方向进行联接.以保证管:保持一致。②对于折叠型结构,将主管道分为二段,段与段之间采用铰接。主要用于浮顶罐或固定顶罐直径与高度相差较大或有障碍物的情况。
