FT-JQ系列强制式搅拌机

详细介绍

使液体、气体介质强迫对流并均匀混合的器件。搅拌装置的设计选型与搅拌作业目的紧密结合。各种不同的搅拌过程需要由不同的搅拌装置运行来实现，在设计选型时首先要根据工艺对搅拌作业的目的和要求，确定搅拌器型式、电动机功率、搅拌速度，然后选择减速机、机架、搅拌轴、轴封等各部件。

一、产品简介

FT-JQ系列强制式搅拌机是靠旋转着的叶片对混合料产生剪切、挤压、翻转和抛出等多种作用的组合进行拌

和的，搅拌作用强烈，搅拌时间短，适用于搅拌干硬性混凝土和轻骨料混凝土。

本搅拌机的结构形式为立轴式。

二、型号标注

FT-JQ系列强制式搅拌机

三、产品分类

1、FT-JQ-口型强制式搅拌机

2、FT-JQ-口-X型强制式搅拌机

四、FT-JQ-口型强制式搅拌机

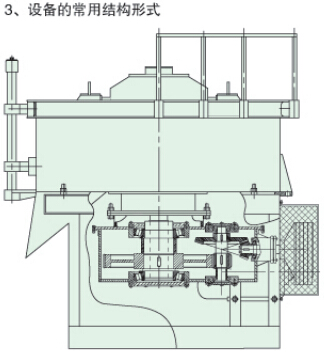

1、结构及工作原理

FT-JO-口型强制式搅拌机主要由搅拌盘、主电动机、减速器、搅拌叶片总成、出料门及润滑与配水系统

组成。搅拌叶片搅动容器内的物料，使其产生交叉物料流，进行强烈搅拌。

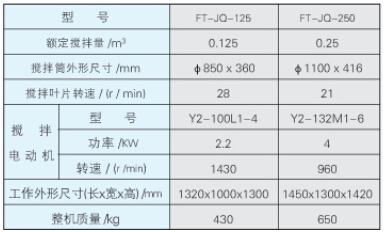

2、常用规格与技术参数

五、FT-JQ-口-X型强制式搅拌机

（一）结构及工作原理

FT-JQ-口一×型强制式搅拌机的工作原理：本机中央具有一个搅拌盘，其上装有搅拌叶片及行星架，工作时行星架上的叶片既随搅拌盘公转，又绕行星架中心自传，因而叶片从不同的位置将物料从搅拌盘的边缘翻到中心，又从中心翻到边缘，从而使物料混合更充分、均匀。

（二）本机特点

1、除加料人工操作外，其动作均采用自动控制，用户只需按动操作按钮，搅拌机即可自动工作，减轻了工人的劳动强度：

2、本机工作时既有搅拌叶片的公转，又有行星架的高速自传，因此，它的容积利用系数高：

3、本机的搅拌叶片设有弹簧缓冲装置，搅拌时若碰到粗骨时，利用弹簧缓冲装置，叶片照样可以回转，不会被卡住。因此，它的适应性强，可以搅拌颗科粒径较大的混凝土；

4、所有与物料接触部分均衬以耐磨材料，故本机的使用寿命长；

5、本搅拌机出料采用振动出料，保证了出料的顺畅。

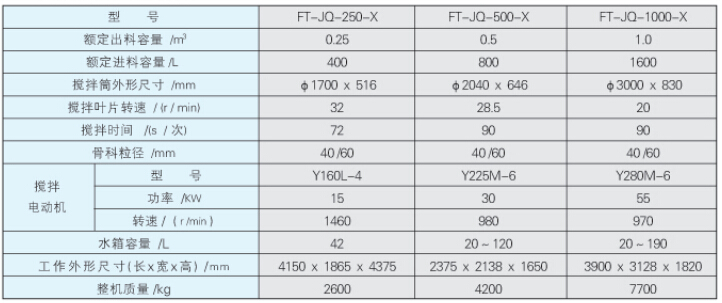

（三）常用规格与技术参数

（四）设备的常用结构形式

FT-JQ系列强制式搅拌机

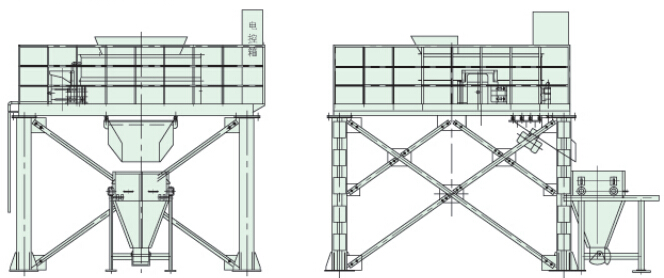

强制式搅拌机置于架空平台上

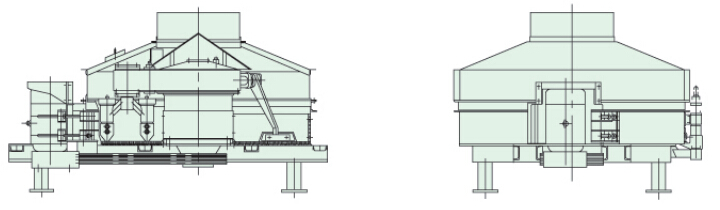

单出料门及底部为支腿图

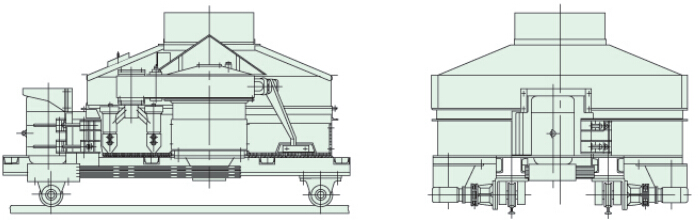

双出料门及底部为电动小车图

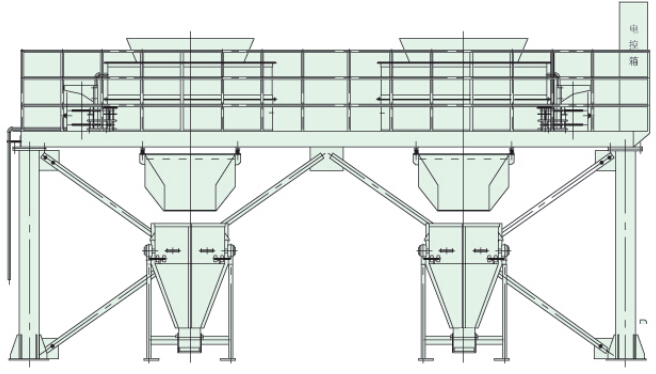

双强制式搅拌机置于架空平台上图
