使液体、气体介质强迫对流并均匀混合的器件。 搅拌装置的设计选型与搅拌作业目的紧密结合。各种不同的搅拌过程需要由不同的搅拌装置运行来实现，在设计选型时首先要根据工艺对搅拌作业的目的和要求，确定搅拌器型式、电动机功率、搅拌速度，然后选择减速机、机架、搅拌轴、轴封等各部件。
SG系列混合喷射搅拌系统是一种用于混合和翻转液体的高效混合喷射泵，其最大优点在于：可靠、简洁、无须保养、环保、节能。
SG系列混合喷射搅拌系统适用范围广阔，可以说，只要用离心泵可以传送翻转液体，就可以使用这种混合喷射搅拌系统，其主要用于容器、贮存罐和中和池，如油品调和，酸碱中和反应等工艺过程，成为理想的混合设备。
一、工作原理
从混合喷射器喷嘴中喷出的液流以其高速度
在其锥形入口内形成低压，从而从罐中吸附并带
动一股液流，使其加速，在喷射器内高度涡漩，产
生了一个内部混合的混合液。
在混合喷射器出口处，这种混合速度部分被
转换为压力，使从喷射器中喷出的混合液成圆锥
状扩散，并将其周围的液体带起来，达到罐内液
体混合、中和的目的。技术指标：液一液混合不
均匀度系数a√x≤7.5%，最高分散度5—20μm。
如果一个或几个SG系列混合喷射器排列正
确的话，在罐中就产生了一个三维射流，它把整
个罐内的物质进行均匀混合，而不产生旋转的运
动。

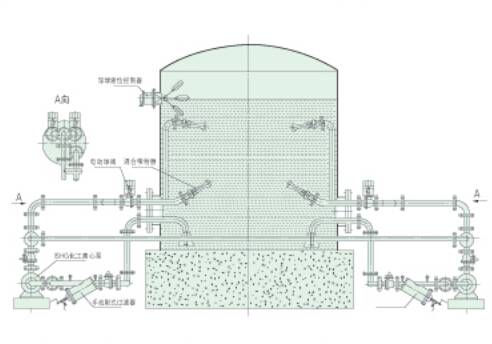

混合喷射器与ISHG化工离心泵，正弦推进器
组成SG混合喷射搅拌系统（工艺流程图如下）。
说明：系统液位顶部设有自动液位控制装置，与上部喷头联锁，当液位低于警戒线时自动液位控制装置发出信号使上部喷头停止工作。

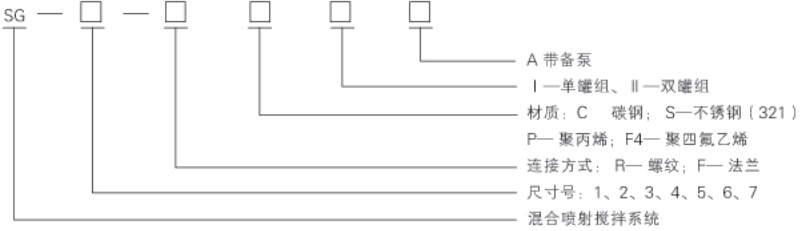

二、型号标注
三、产品规格

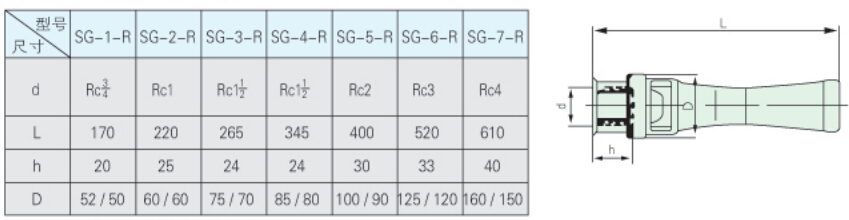

螺纹连接的罐用喷射式混合器
注：表中斜线下方尺寸为材质不锈钢或塑料混合器

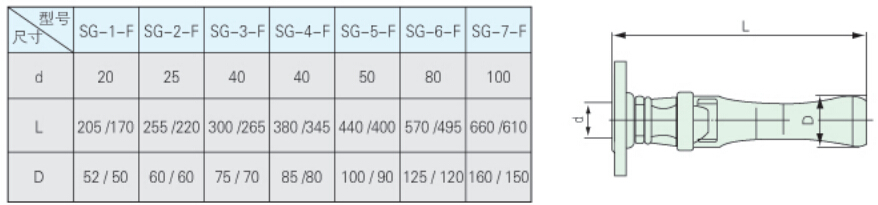

法兰连接的罐用喷射式混合器
注：1、无特殊要求，法兰标准为JB/T81-94 PN1.0
2、表中斜线下方尺寸为材质不锈钢或塑料混合器
四、产品安装
SG系列混合喷射器应尽可能安装在最深的位置，
这样在液体量少的情况也能保证取得有效的混合效果。
对于一些容易形成泡沫的液体来说，可以使液面高
于混合喷射器1至2m，就可避免产生泡沫。

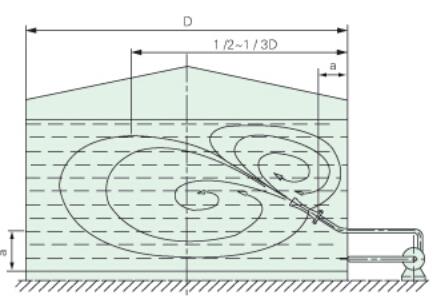

右图显示SG系列混合喷射器在罐中安装一般位置，
敬请用户参考。
五、产品选型
SG系列混合喷射搅拌系统型号和尺寸号的安排
十分巧妙，对于一般的工艺要求来说，总能找到理想

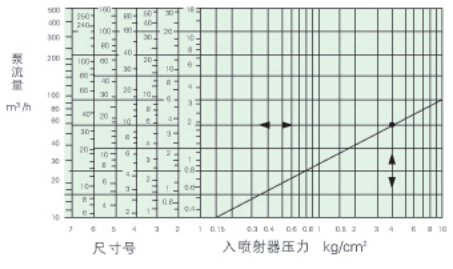

的设备，根据下列功率曲线，您总能得到满意的答案。
§示例：
已知，罐直径DN3600mm罐高度：8m翻转泵流量：lO㎥／h 入混合器压力：4kg/c㎡ 翻转次数0.5h/次
求解：混合喷射搅拌机系统
据曲线图，罐用喷射式混合器型号应选SG-4
六、订货须知
1、订货时，务必正确标明产品型号，材料要求，确保其使用性能。
2、法兰标准为JB/T81-94 PN1.0，如变更，订货时应注明标准号。
3、提供介质密度、粘度及工作温度。
4、提供贮罐的高度、直径以及液位上下限数据。
5、提供介质成分组成及相关生产工艺参数。
