钢制重力式无阀过滤器

所属分类：Y型过滤器
点击次数：0
发布日期：2022/10/14

详细介绍

精细过滤器具有处理量大，过滤精度高，压降小，并且可清洗再用等优点，用于液体或气体过滤。

一、钢制重力式无阀过滤器说明

钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。

目前，我公司生产的无阀过滤器有二大系列：一类是滤池为方形CBL-¨型，过滤水量有20m³/h至175m³/h：另一类滤池为圆形DLB-II、DLG-III型，过滤水量有20m³/h至80m³/h，200m³/h至750m³/h。其中过滤水量为20m³/h和175m³/h的均整体运输至现场，过滤水量为200m³/h至750m³/h的，由我公司预制成几部分，运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。

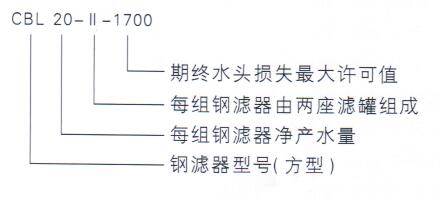

二、型式标准举例

CBL- ll、DLB-II、DLB-Ⅲ型系列钢制重力式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，采用沥青砂柔性基础。

三、钢制重力式无阀过滤器原理和设计参数

（一）工作原理简介

原水由进水管送入滤池，经过滤层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管进入清水池。滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空速达到一定值时，便发生虹吸作用。这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管口时，空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束，进入下一周期工作。因而无需象其它过滤器那样，必须设置反冲洗水泵的反冲洗水塔。

本系列过滤器的较大规格产品中，与国际图的钢筋混凝土重力式无阀过滤池相比，增加了每组三座系列，期终水头损失最大许可值由国标图的1.70米增加了1.50米和1.90米两档次，为净水厂设计的高程式布置提供了方便选择的产品。

（二）设计参数

1、平均滤速：1 0米／时 5、反冲洗膨胀高度：700×40%外加lOOmm安全高

2、平均反冲洗强度：1 5升／米2．秒 6、滤料层高度：700mm承托层厚度270mm

3、反冲洗历时5分钟 7、进水浊度：不大于20度（用于地表水净化）

4、期终水头损失值：1.50米、1.70米、1.90米（三档凭选）8、出水浊度：不大于3度（用于地表水净化）

四、钢制重力式无阀过滤器的构造、规格及技术参数

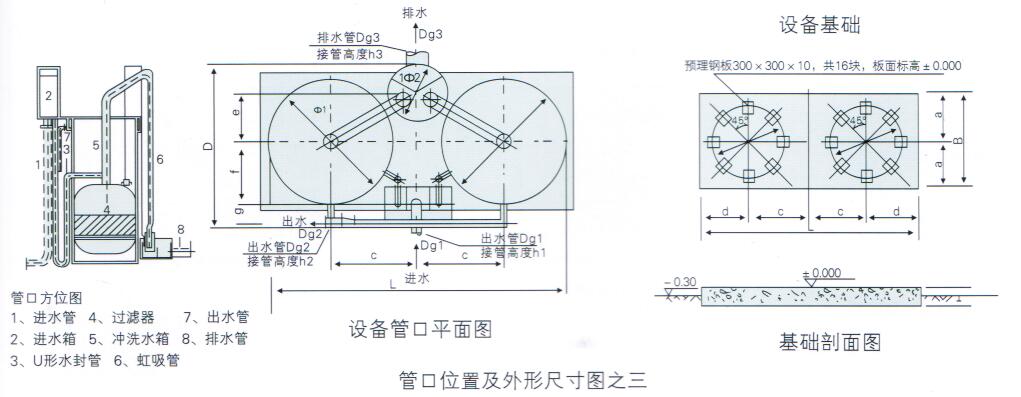

钢过滤器的规格及参数 本表与图一对照

钢制重力式无阀过滤器

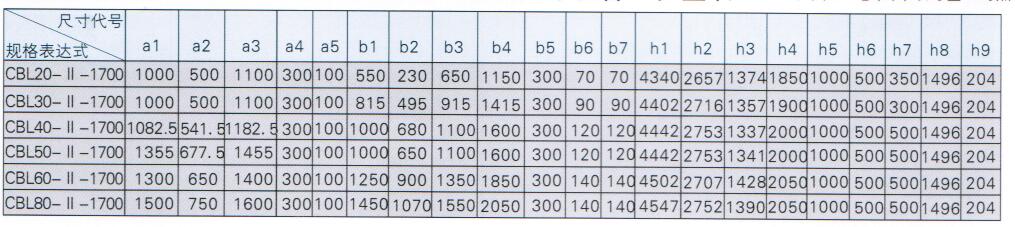

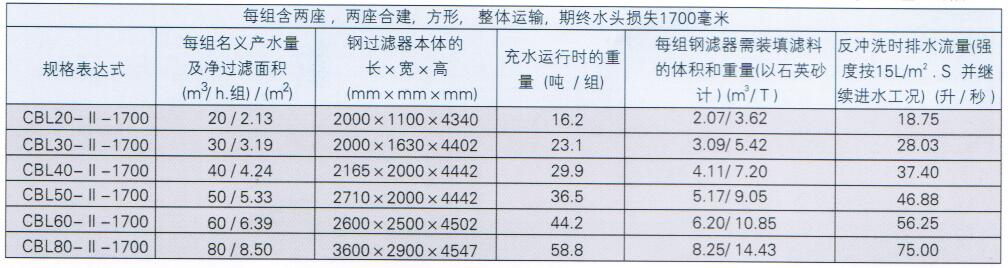

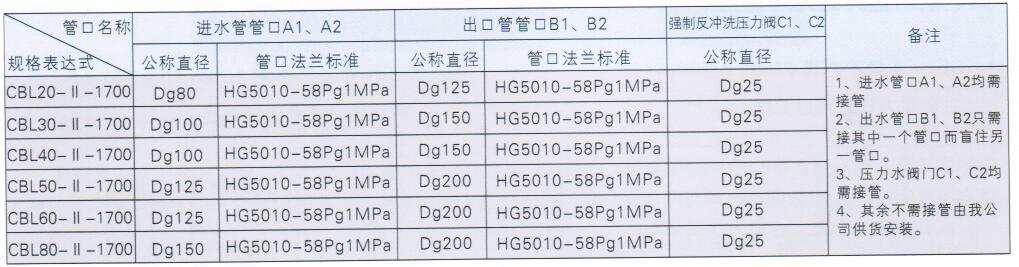

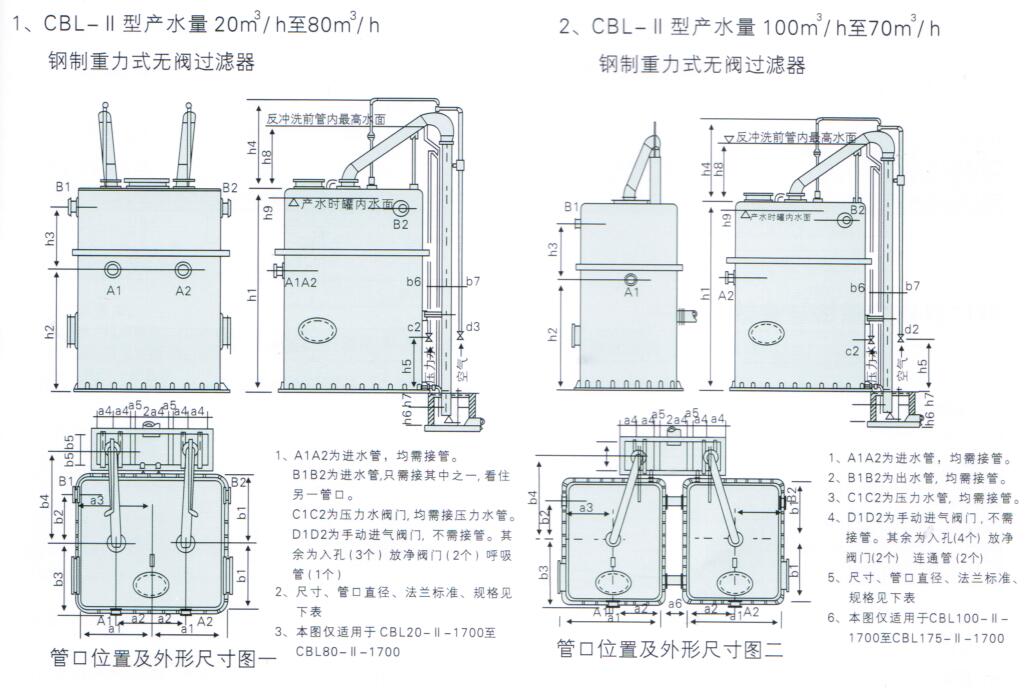

钢滤器CBL20-11-1700至CBL80-11-1700尺寸及管口位置表 （尺寸单位毫米）本表与图一对照

钢制重力式无阀过滤器

钢过滤器的规格与参数 本表与图二对照

钢制重力式无阀过滤器

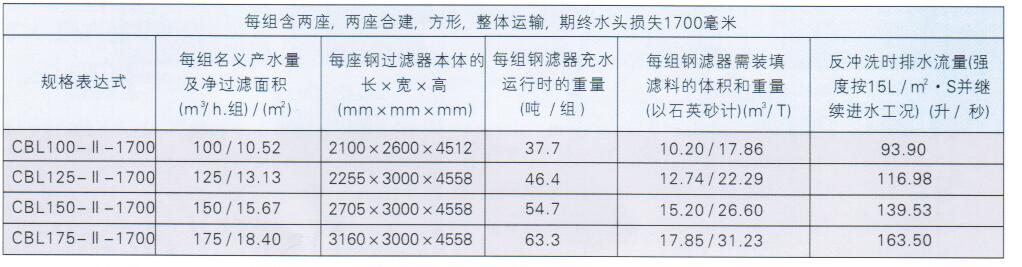

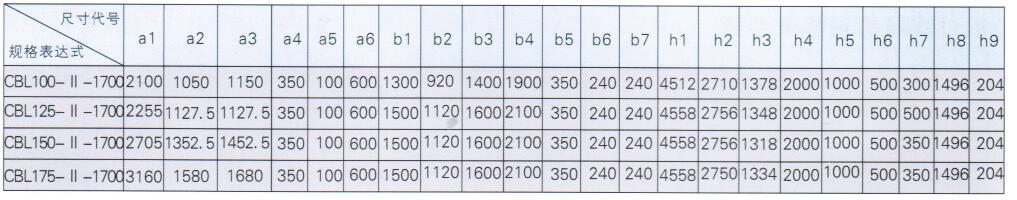

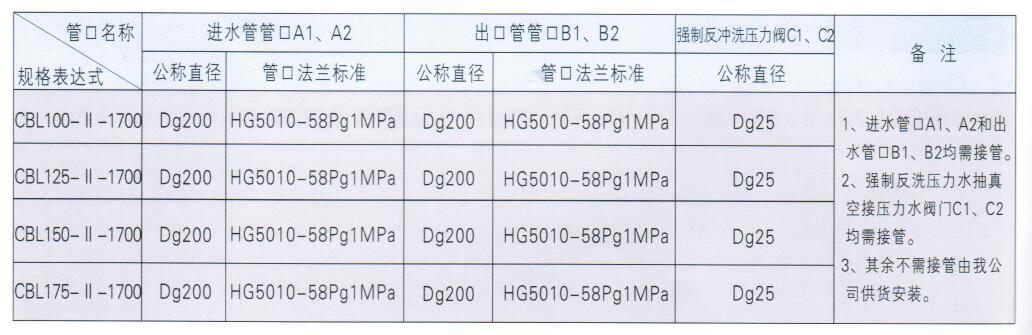

钢滤器CBLlOO-II-1700至CBL175-II-1700尺寸及管口位置表 （尺寸单位：毫米）本表与图二对照

钢制重力式无阀过滤器

3、DLB-II型产水量20m³/h至80 m³/h钢制重力式无阀过滤器

钢滤器规格与参数

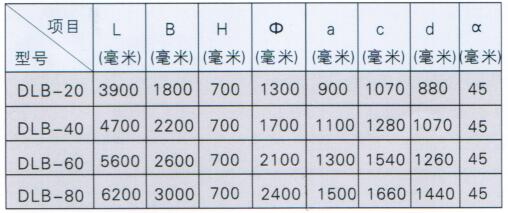

基础尺寸表

1、管口方位见平面图，管口高度按立面图，尺寸见上表

2、AIA2为进水管，BIB2为出水管，CIC2为接压力水阀门，其余不需接管。

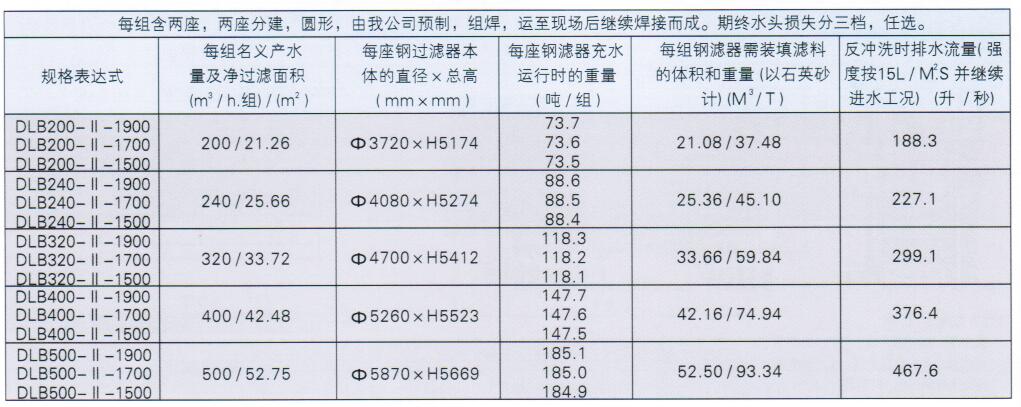

钢滤器规格及参数

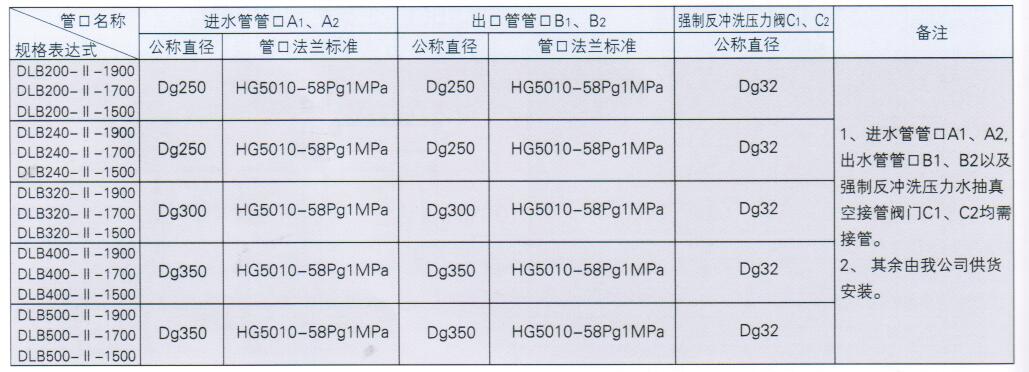

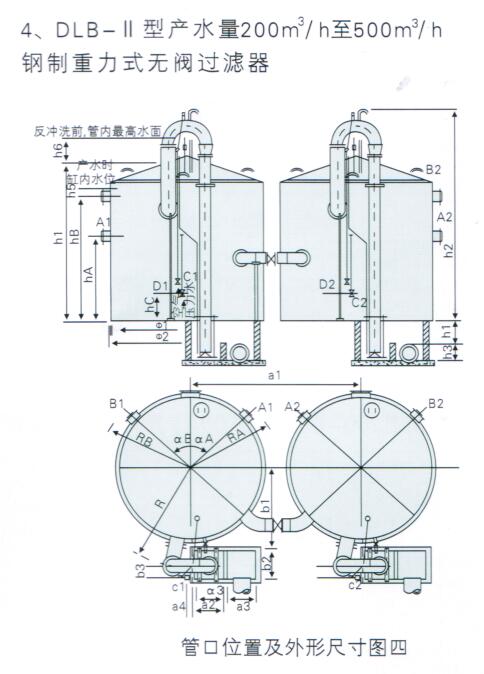

钢滤器DLB200-II至DLB500-II管口规格表 本表与图四对照

钢制重力式无阀过滤器

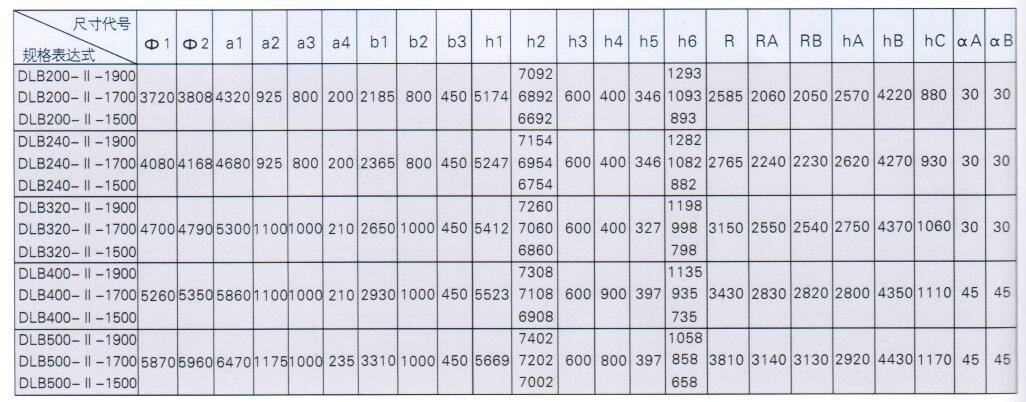

钢滤器DLB200-II至DLB500-II尺寸及管口位置表 （尺寸单位，毫米，角度单位度）本表与图四对照

钢制重力式无阀过滤器

5、DLB-III型产水量300m³/h至750m³/h钢制重力式无阀过滤器

1、管口方位见平面图，管口高度见立面图，尺寸见上表。

2、A1、A2、A3为进水管口，B1、B2、B3为出水管口，C1、C2、C3为接压力水阀门，其余由制造厂供货安装。

钢滤器规格与参数 本表与图五对照

钢制重力式无阀过滤器

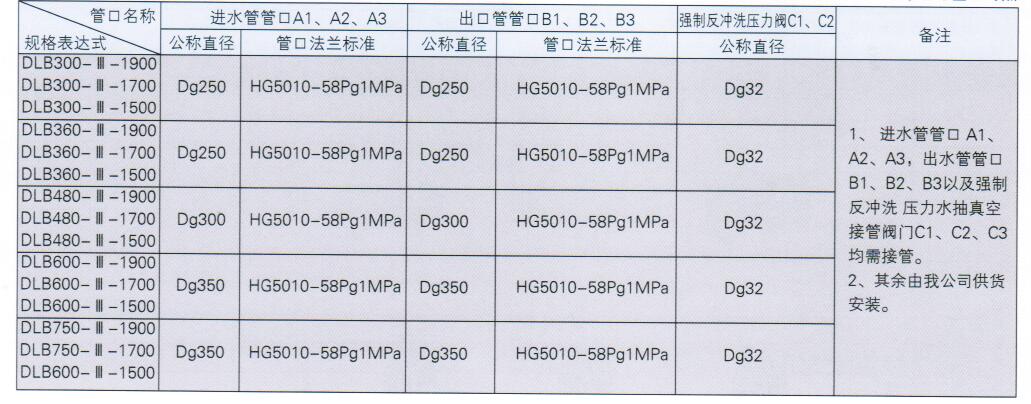

钢滤器DLB300-Ⅲ至DLB750-Ⅲ管口规格表 本表与图五对照

钢制重力式无阀过滤器

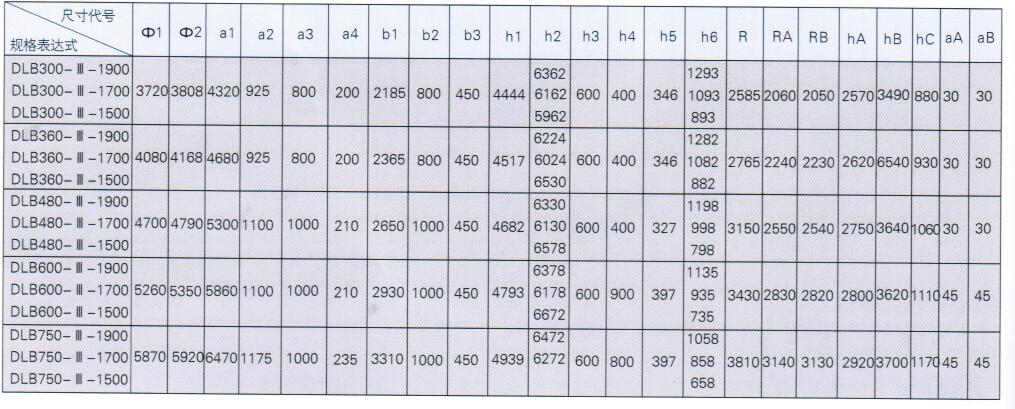

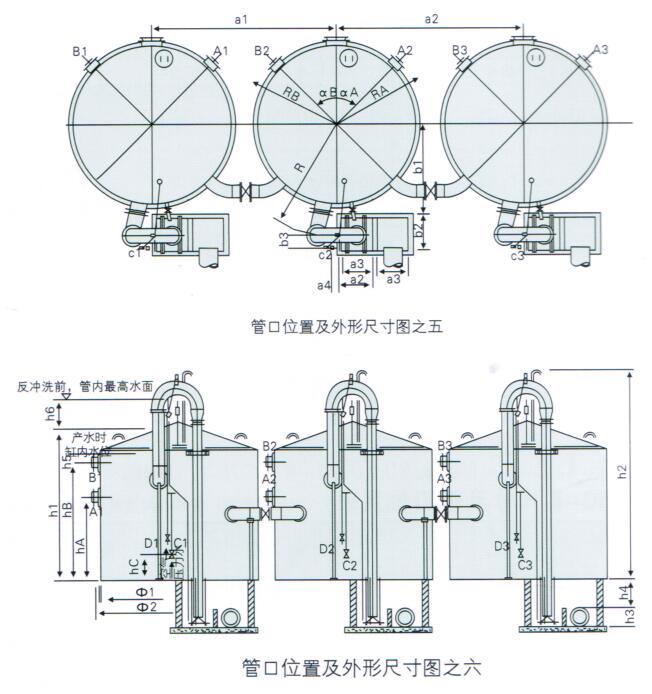

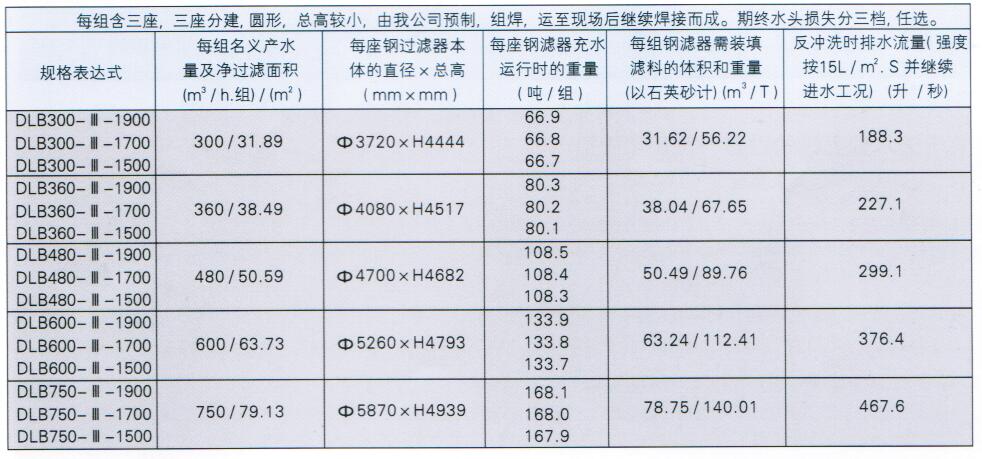

钢滤器DLB300-Ⅲ至DLB750-Ⅲ尺寸及管口位置表 （尺寸单位毫米，角度单位．度）本表与图五对照

五、关于进水分配箱的设置、供货和安装

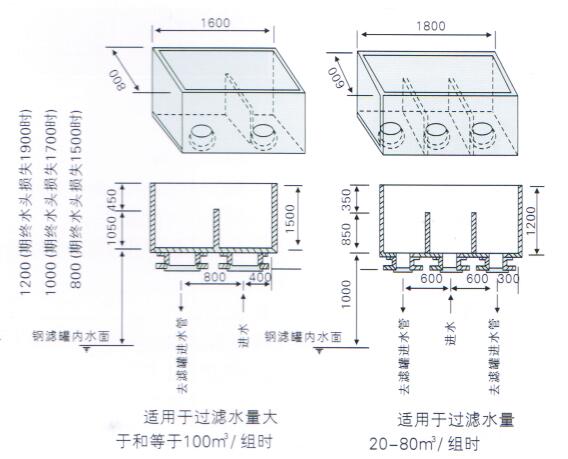

在许多工程中，重力式无阀过滤器的进水分配箱往往设置在过滤的前一级处理构筑物（沉淀池、澄清池、气浮池、有机污水处理中的二次沉淀池）的出水槽处，以利用前一级处理构筑物的高度。因此，本产品说明书中的”钢滤器管口位置及外形尺寸图“中没有标出进水分配箱，若钢滤器的选用者需要在“钢滤器”上方设置进水分配箱时，请在订货时注明“带进水分配箱”字样，由我公司制造、供货和安装。每组每小时过滤水力为20m3至80m³的，每组钢滤器设一个进水分配箱（分三格），过滤水量大于或等于1 00m³/组时的每座过滤器又设一个进水分配箱（分二格），价格另计。进水分配箱与钢滤器的高度关系见下图，进水分配箱与钢滤器平面位置的关系由工程设计安排，进水分配箱的支柱由我公司加工供货。

六、供货及安装范围

1、钢滤器本体包括内部所有部件、配件。

2、钢滤器本体外部的虹吸排水管系及管托。

3、同组钢滤器之间的连通管及其阀门和管托。

4、钢滤器放净阀门、短管及弯头。

5、钢滤器内、外供货部分防腐。

6、可为用户代购滤料、装填滤料或指导滤料的装填（须在订货时具体提出采用何种滤床及滤料）。

7、可代用户调试。
