一、原 理
气体在水中的溶解度与该气体在水面上的分压力、温度和气体种类有关。根据亨利定律可知，当水温达到相
应压力下饱和温度时水就开始沸腾，它在水中的溶解度就等于零。就不再溶解气体，此时水面上的蒸汽压力与外
界压力相等，气体的分压力等于零。水的沸点和水所处的压力成正比，例如在常压下，水100℃沸腾，压力降低
时，水的沸点也降低。真空除氧的原理就将水面上的压力抽成真空，使常温水沸腾，达到除氧的目的。
二、设备优点
SZY型和ZSZY型除氧装置由除氧头、除氧水箱、抽真空装置的真空引水泵等组成，可以低位安装，适用于
蒸汽锅炉给水除氧，热水采暖锅炉补给水除氧以及其它需要除去水中气体的系统，它具有以下几个特点：
1、本除氧装置不仅能除去水中的氧气，也可出去水中的二氧化碳等其它气体：
2、除氧时不消耗蒸汽，锅炉出力全部利用：
3、热水采暖锅炉房无富余蒸汽时的补给水除氧：
4、运行稳定，真空度高，操作方便：
5、从启动到正常运行的时间快，当负荷在0—120%范围内变化时除氧效果不变：
6、经除氧的水中不会增加含盐量和其它杂质：
7、可低位安装，便于小型锅炉房单层布置，节省投资：
8、SZY型为分散件设备，可根据厂房的不同结构，灵活安排布置，适应性能强：
9、SZY型为一体化组装设备，设备整体性强，占地面积小，安装方便，设备就位后将进出水管连接好，接
上电源即可投入运行
三、除氧系统主要设备
1、除氧头
真空除氧器是在抵御大气压力下进行工作的，进水温度为≤500C，经软化的水由除氧给水泵送至除氧头的
进水喷o觜，水在进水压力下被雾化，喷散到除氧塔中，由于雾状水滴具有较大的表面积，既有利于汽水间的热交
换，又有利于气体的分离逸出．达到除氧的目的。经除氧的水继续下流时，与下面的填料层接触，并形成水膜，
提高了除氧效果。
2、除氧水箱
除氧水箱里的水处于其饱和压力下，沸腾状态下的水一部分蒸发，与残留在水中的气体一起被抽气管抽走，
再次深度除氧，完成除氧全过程，最后除氧水就贮存在水箱中。
3、真空引水泵
由于除氧水箱中的水处于真空状态，为克服负压，防止水泵汽蚀，维持给水泵前一定的正压力，除氧水箱必
须放置在10米以上高位才能用一般的给水泵供水，这给一般的小型锅炉房布置带来一定的困难，所以配用特制
的真空引水泵以实行低位安装。
4、抽真空装置
在真空除氧系统中，保持除氧器内的一定真空度，
把溶解于水中的气体和随气体一同逸出的未凝结蒸汽抽
出，抽真空装置是关键部件。该装置主要由循环水泵、水
喷射真空泵和循环水箱组成。循环水用自来水供给，其
水温应比进除氧器的软化水温度低6-100C以上。
5、除氧水箱水位自控装置
为了保证除氧器在正常工作条件下安全运行，除氧
水箱设有水位自动控制装置。该装置主要由液位计、传
感器、电磁阀组成，当水位超过最高或最低水位极限时
自动报警，并能自动启闭除氧给水泵及电磁阀。
四、ZSZY型立式除氧器技术参数
1、技术性能表

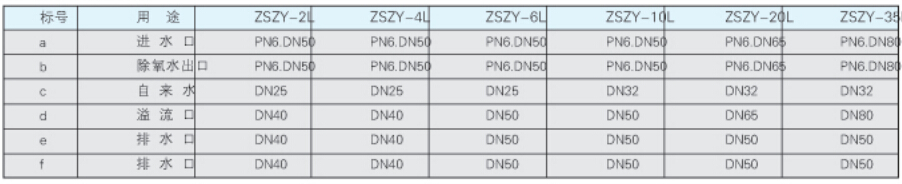

2、管连接尺寸表

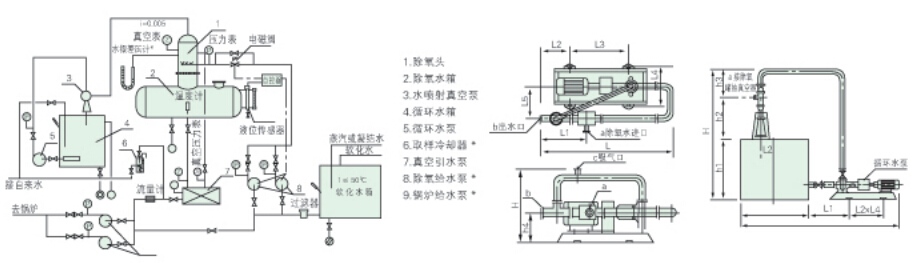

1除氧头
2除氧水箱
3水喷射真空泵
4循环水箱
5循环水泵
6取样冷却器*
7真空引水泵
8除氧给水泵*
9锅炉给水泵*

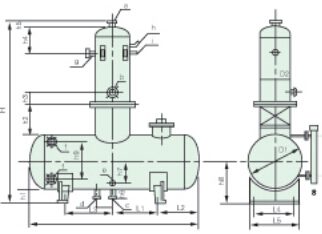

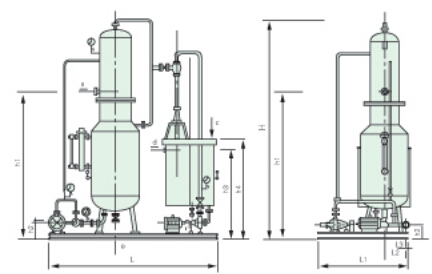

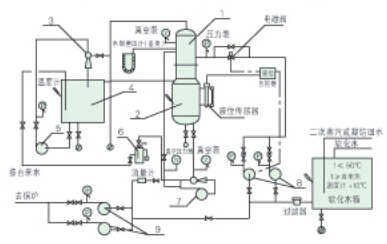

ZSZY型除氧系统示意图带*仪表设备不再供货范围，可另行合同供货 SZY型除氧器设备简图（尺寸见附表）
五、SZY型卧式除氧器技术参数

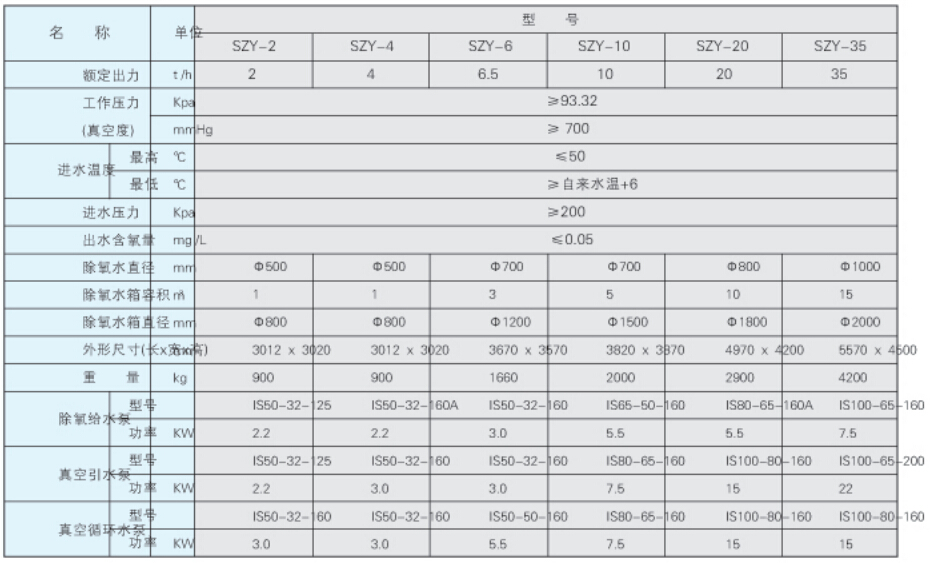

1、技术性能表

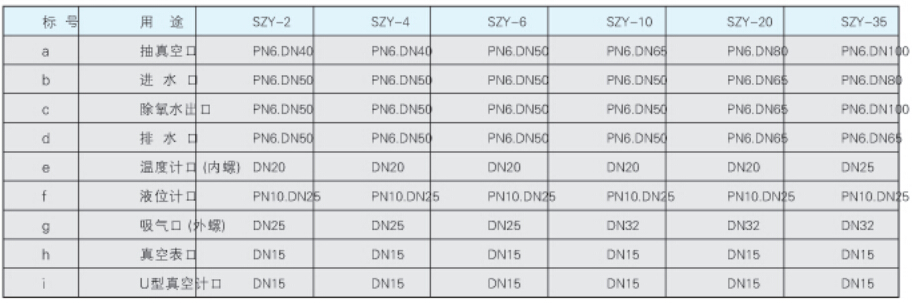

2、管口连接尺寸表

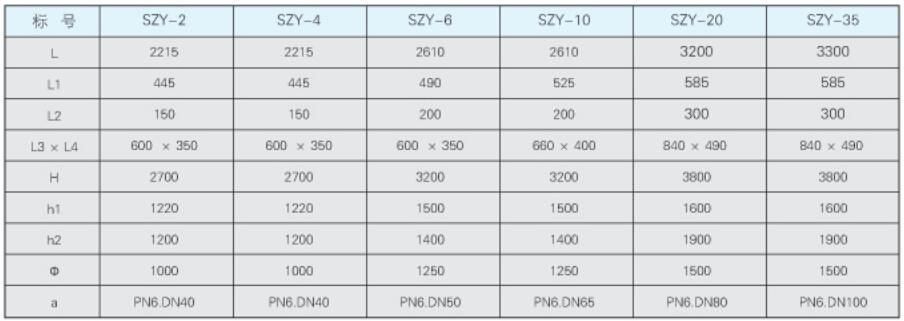

3、真空引水泵尺寸表

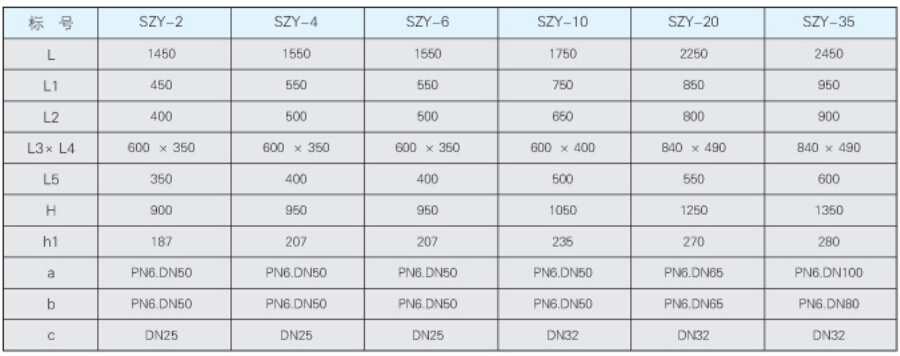

4、抽真空装置尺寸表
六、运行操作
1、设备运行前必须检查水箱及汽、水管路系统中所有阀门连接处是否严密，操作是否灵活，水位自控装置、
调节仪表、指示仪表等是否正常完好。运行前关闭所有阀门。
2、启动抽真空装置中的循环水泵，观察水喷射真空泵和除氧头上真空表读数（u型水银真空计）应基本达到
水喷射真空泵工作时循环水温的极限真空（见附表）。检查抽真空装置是否运行正常。
3、当除氧器内达到规定的真空度时，打开除氧给水管路上所有阀门，接通水位自动控制装置，除氧给水泵
启动工作，除氧给水泵的出力压力（即进除喷头喷嘴的压力）应大于2kg/cm2 (0.2MPa)。此时除氧给水温度应大于
等于除氧头真空度对应温度+6～IOoC。
4、当除氧水箱里的水位达到正常水位（液位计中部以上）时，先打开连接真空引水泵的吸气口阀门，使真空
引水泵内也处于负压，除氧水箱里的水才能充满真空引水泵。打开除氧水箱的出水阀门，几分钟灌满水后，关闭
吸气口阀门，并启动真空引水泵。当真空引水泵内部循环正常，出水压力达3kg /cm2 (0.3MPa)时，打开真空引水
泵的出水阀门，同时启动锅炉给水泵，此时真空引水泵出水压力应≥2kg/cm2(0.2MPa)。检查除氧出水的流量讣
读数，判断除氧器出力是否正常（锅炉为断续供水时吸气口阀门应微开）。
5、当除氧水箱安装在1 0米以上高位时，不设真空引水泵，除氧水直接进锅炉给水泵。除氧器系统出故障时，
可暂打开旁通阀，软化水直接进锅炉给水泵。
6、除氧器内的真空度和水温是除氧效果好坏的关键。除氧器内的真空就等于抽真空装置循环水所对应的饱
和压力，为使除氧水箱里的水充分沸腾汽化。要求进除氧器的水温大于等于循环水温度+6—100C或达到除氧头
上真空表读数的对应温度+6～1 00C,可将软化水箱与凝结水箱合并，或接一根蒸汽管到软水箱，用水量蒸汽加
热到需要温度范围（水温最高不得超过500C）。对于热水采暖锅炉，可循环一部分热网回水经水热交换器加热除
氧补给水。
七、安装说明
1、由于除氧器负压运行，管道、阀门安装必须严密，防止漏气。
2、填料层铺设必须均匀、松紧一致，并冲洗设备、管道内的杂物。

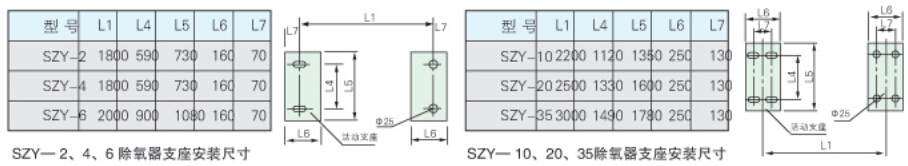

3、卧式除氧水箱支承在两个马鞍形支座上，为便于热伸缩，其中一端支座为固定支座。另一端为长圆孔活
动支座，基础必须安装垫板，螺栓拧紧后倒退二圈。
4、除氧器安装完毕后必须进行水压试验，试验压力为2.5kg/cm：(0.25MPa)。水压试验合格后可用f=80mm的
保温材料保温。
八、维修保养
1、检修除氧头时必须检查内部管道、喷嘴是否松动或堵塞，填料层是否平整完好。
2、除氧器停用较长时间时，应将水箱里的水放干净，并在内部放入吸潮剂或涂上防腐漆，关紧所有阀门。
3、对有关控制，指示仪表要定期校验。
4、每次检修完，运行前要进行水压试验。
九、供货范围
1、真空除氧器（包括除氧头和除氧水箱）：
2、抽真空装置：
3、真空引水泵：
4、水位自控装置：
5、本设备上压力表、真空表等仪表。
